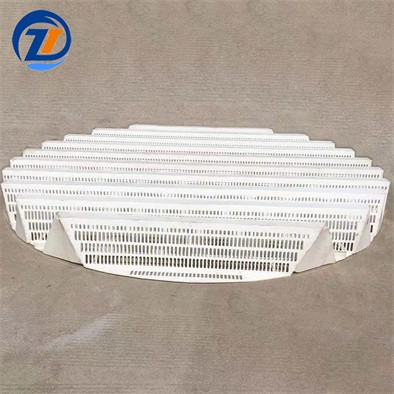

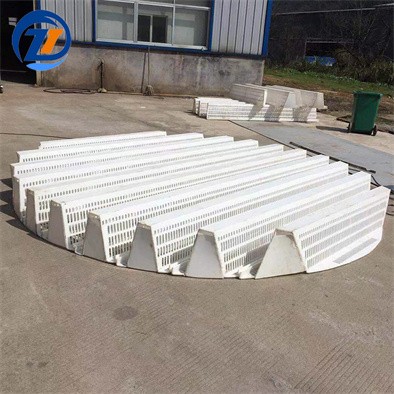

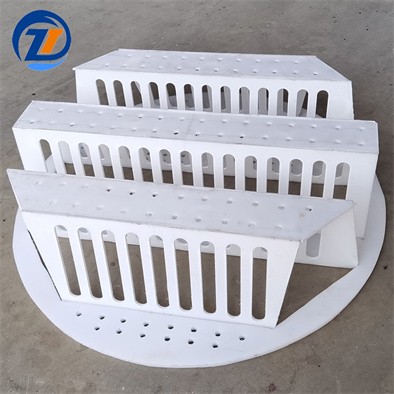

PP駝峰支撐板

PP塑料駝峰支撐

PP塑料駝峰支撐支撐板尺寸材質可定制

1.填料壓緊網板：填料壓緊網板由鋼圈、柵條及金屬網制成。鋼圈及柵條的厚度和高度由壓緊力而定。金屬網孔大小以所用填料不能自由通過為度，可使用鋼板網和金屬編織的網。鋼圈外徑小于塔內徑20mm左右，與塔壁間隙處，可在塔壁上點焊限位臺肩，不能使鋼圈移動松位。對于有法蘭的小塔，它可制成整體式，對于有人孔的大塔，則制成分塊式，通過人孔在塔內組裝。當塔徑大于1200mm時，簡單的填料壓緊網板達不到要求的壓強，且塔徑赿大，所需壓強越接近上限值（1.4KPa）。故設計時一般要加金屬塊以所需壓強。為了不減小網板空隙率，壓塊的放置方向應與柵條方向一致。

2.填料壓緊柵板：填料壓緊柵板如圖。它由金屬材料根據需要可采用碳鋼、304、304L 310 321 316 16L等材質加工而成。小直徑制成整體式，大直徑塔制成分塊式，由人孔進入塔內安裝。要求空隙率大于70%，為填料從柵條間隙漏出，柵條間距應定為填料外徑的0.6~0.8倍。或者采用在其底部墊金屬網（一般用鋼板網）的辦法加大柵條間距，其重量滿足1.1-1.4KPa壓強的要求，否則也可增加荷重。這種形式的優點是結構簡單，制造方便。
